Descripción

Guía Lineal de Precisión SBR16 con Soporte de Aluminio(Largos: 1.5m / 2.0m)

La Guía Lineal SBR16 Optimiza la precisión y rigidez de tus proyectos CNC e industriales.
Fabricada con eje de acero al carbono de 16 mm rectificado y cromo duro sobre un soporte continuo de aluminio extruido, esta guía elimina la flexión, reduce la fricción y garantiza desplazamientos lineales suaves, silenciosos y de alta estabilidad bajo cargas moderadas e intensas.

Nota :

 Si deseas envío para este producto , antes de comprar consulta con tu asesor los gastos de envío.

Características técnicas

Modelo: SBR16 (Steel Supported Rail - 16 mm)
Diámetro del Eje: 16mm
Material del Eje: Acero al carbono templado por inducción y rectificado con acabado cromo duro (dureza superior a 55–60 HRC).
Base / Soporte: Perfil continuo de aluminio extruido anodizado de alta resistencia, preperforado para fácil montaje.
Compatibilidad de Bloques / Rodamientos: Diseñado para bloques deslizantes abiertos serie SBR16UU y SBR16LUU (con rodamientos LM16UU-OP).

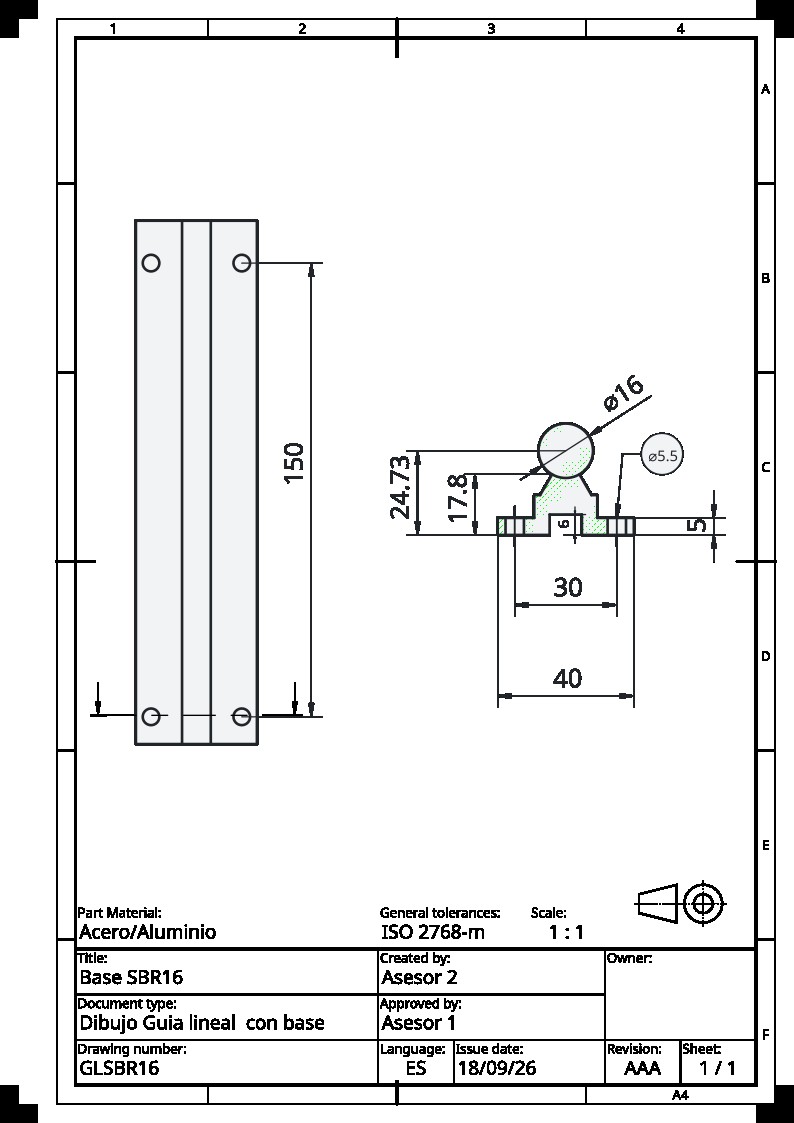

Dimensiones

Dimensión	Valor
Diámetro de la Barra	16 mm
Largos Disponibles	1.5 metros (1500 mm) / 2.0 metros (2000 mm) (A elegir al comprar)
Ancho de la Base de Aluminio	~40 mm
Distancia entre Orificios de Montaje	150 mm
Fijación	Orificios 5.5mm
Peso	2.56 kg por metro lineal

¿Dónde se usa?

Se integra en el chasis o estructura de soporte de equipos mecánicos que requieren desplazamiento automatizado o manual en ejes X, Y o Z, actuando como riel guía rígido sobre superficies planas.

Ventajas Competitivas

Mayor Rigidez y Cero Flexión: A diferencia de las barras redondas flotantes (ejes soportados únicamente por las puntas), la base continua de aluminio se atornilla sobre la superficie, evitando la curvatura por peso o esfuerzo de corte.
Movimiento Suave y Silencioso: Su baja fricción reduce el desgaste de los bloques deslizantes y alarga la vida útil de los motores paso a paso o servomotores.
Alta Resistencia a la Corrosión: La barra cromada y el soporte de aluminio anodizado protegen el riel contra ambientes de taller con polvo o humedad.
Instalación Rápida: La base incluye perforaciones roscadas/pasantes de fábrica para alineación y fijación inmediata con tornillería estándar.

Aplicaciones comunes

Roúters CNC y Fresadoras mecánicas para madera, acrílico y metales blandos
Impresoras 3D
Máquinas de corte láser
Equipos de automatización industrial

FAQ

¿Cuál es la diferencia entre una guía SBR16 y una barra lisa redondeada estándar? Las barras redondas tradicionales solo se apoyan en los extremos, por lo que se doblan o pandean si la distancia es larga o llevan peso. La guía SBR16 cuenta con un soporte de aluminio a todo lo largo que se atornilla fijamente, garantizando rigidez absoluta.
¿Esta guía incluye los bloques o rodamientos deslizantes? Esta publicación corresponde al riel guía continuo SBR16. Los bloques deslizantes (modelo SBR16UU) se adquieren por separado o en kit según la configuración deseada.
¿Cómo se realiza el envío de este producto? Al ser un producto de gran longitud (dimensiones que exceden la mensajería convencional), por favor consulta con un asesor los gastos y opciones de envío antes de concretar tu compra.
¿Requiere mantenimiento o lubricación? Sí, para garantizar la máxima durabilidad, se recomienda limpiar periódicamente el polvo de la superficie cromada y aplicar grasa o aceite ligero para rodamientos en la pista de rodadura.
