Descripción

Guía Lineal de Precisión SB12 con Soporte de Aluminio(Largos: 1.5m)

La Guía Lineal SBR12 Ofrece una baja fricción. Mejora la precisión. Bajo nivel de ruido y deslizamiento de odamientos lineales mas estable.

Nota :

 Si deseas envío para este producto , antes de comprar consulta con tu asesor los gastos de envío.

¿Qué es una barra SBR?

Las barras SBR, también conocidas como Steel Supported Rail (raíl con soporte de acero), son barras de acero utilizadas como guías lineales en máquinas CNC. Estas barras están recubiertas con un soporte de aluminio que proporciona estabilidad y reduce la fricción, permitiendo un movimiento suave y preciso de los componentes móviles.

Características técnicas

Alta Precisión y Rigidez: La base de aluminio continuo evita flexiones en carreras largas o bajo esfuerzos mecánicos.
Diámetro del Eje: 12mm
Material del Eje: Acero al carbono templado por inducción y rectificado con acabado cromo duro (dureza superior a 55–60 HRC).
Base / Soporte: Perfil continuo de aluminio extruido anodizado de alta resistencia, preperforado para fácil montaje.
Compatibilidad de Bloques / Rodamientos: Diseñado para bloques deslizantes abiertos serie SBR12UU .

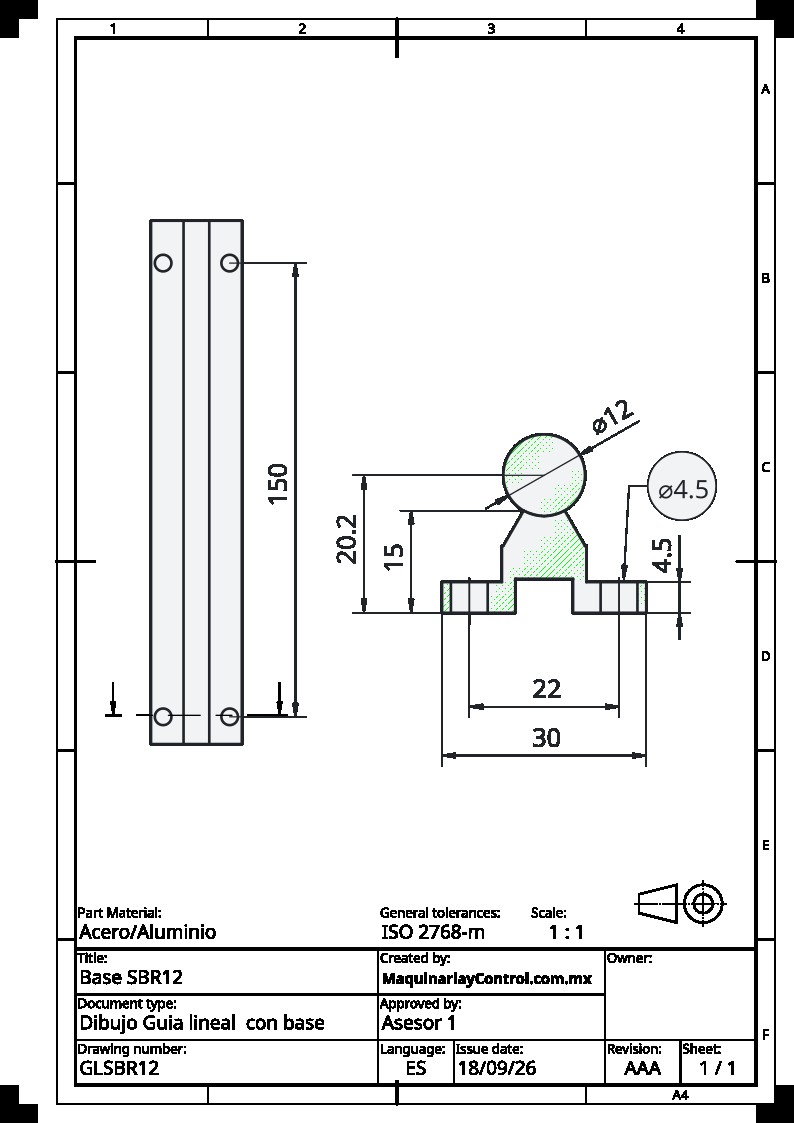

Dimensiones

Dimensión	Valor
Diámetro del eje	12 mm
Largos Disponibles	1.5 metros (1500 mm)
Ancho de la Base de Aluminio	~30 mm
Distancia entre Orificios de Montaje	150 mm
Fijación	Orificios 4.5mm
Peso	1.4 kg por metro lineal

¿Para qué sirven las barras SBR?

Las barras SBR son esenciales en las máquinas donde se requiera rigidez y movimiento lineal como una CNC, cortadora láser, etc, ya que actúan como guías lineales, proporcionando un desplazamiento suave y preciso de los carros deslizantes y otros componentes móviles. Estas barras aseguran una trayectoria de movimiento estable, lo que es fundamental para lograr una alta precisión en el mecanizado y corte de materiales en las máquinas CNC.

Ventajas Competitivas

Precisión: Las barras SBR brindan una mayor precisión en comparación con las guías redondas. Su diseño permite un movimiento lineal más estable y controlado, lo que se traduce en una mayor precisión en el mecanizado de piezas.
Estabilidad: Gracias a su soporte de aluminio, las barras SBR ofrecen una mayor estabilidad durante el desplazamiento, minimizando la vibración y asegurando una trayectoria de movimiento constante.
Resistencia: Las barras SBR son altamente resistentes y duraderas, lo que las convierte en una opción confiable para aplicaciones de alta exigencia.
Instalación Rápida: La base incluye perforaciones roscadas/pasantes de fábrica para alineación y fijación inmediata con tornillería estándar.

Aplicaciones comunes

Roúters CNC y Fresadoras mecánicas para madera, acrílico y metales blandos
Impresoras 3D
Máquinas de corte láser
Equipos de automatización industrial

Preguntas Frecuentes

¿Qué bloques o rodamientos son compatibles con esta guía? Esta guía es $100\%$ compatible con los bloques de rodamiento abiertos SBR12UU de 12mm.
¿Qué ventaja tiene un eje SBR12 frente a una barra lisa de 12mm ? Al contar con un soporte de aluminio a todo lo largo, el eje no se flexiona en el centro bajo el peso del cabezal o fuerzas de corte, ofreciendo mayor precisión.
¿Puedo unirme a otras guías para formar un eje más largo? Sí, se pueden colocar dos guías alineadas extremo con extremo utilizando pasadores o alineación con indicadores para extender la carrera útil.
¿Requiere lubricación constante? Se recomienda aplicar grasa fina para rodamientos o aceite de máquina ligero en las balines del bloque SBR12UU periódicamente para prolongar la vida útil.
